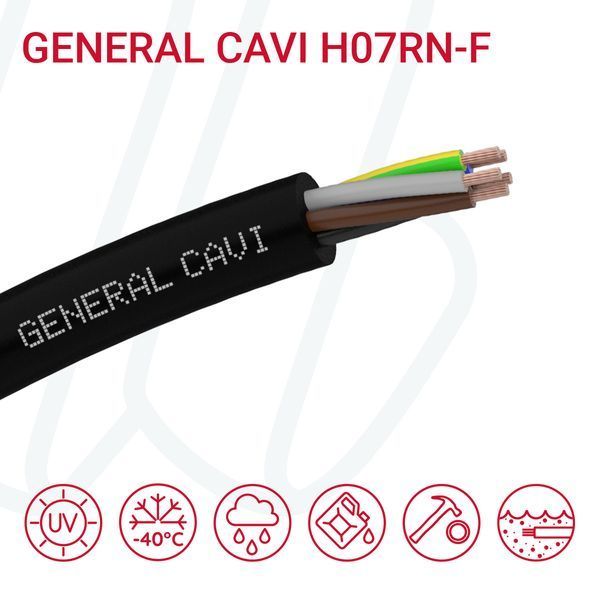

Кабель типу GENERAL CAVI H07RN-F — гармонізований гумовий силовий кабель (HAR) класу CPR Eca для сухих, вологих і мокрих зон, придатний для мобільного застосування при середніх/високих механічних навантаженнях і для фіксованої прокладки, у т.ч. на відкритому повітрі та у майстернях з вибухонебезпечною атмосферою. Передбачена підвищена оліє-, озоно-, УФ- та атмосферостійкість.
Розшифровка позначення типу:
- H — гармонізований стандарт (HAR)
- 07 — номінальна напруга 450/750 В
- R — ізоляція з гуми
- N — зовнішня оболонка з гуми
- -F — багатодротові гнучкі жили
Застосування:
- будмайданчики, промислове обладнання, сцена/шоубізнес; підключення пересувних споживачів
- сухі/вологі/мокрі приміщення та відкрите повітря; дозволена фіксована прокладка (настили, тимчасові лінії)
- водостійкість AD8 — занурення до 10 бар (аналог H07RN8-F)
Переваги:
- випробування ізоляції до +90 °C; розширені властивості H07BN4-F та H07BB-F
- морозостійкість: –40 °C динамічно / –50 °C статично
- стійкість: озон (тести A і B), УФ, масла/жири AF3, атмосферні впливи AK2, ударостійкість AG2
- ресурс гнучкості: ≥100 000 циклів для перерізів ≤4 мм²

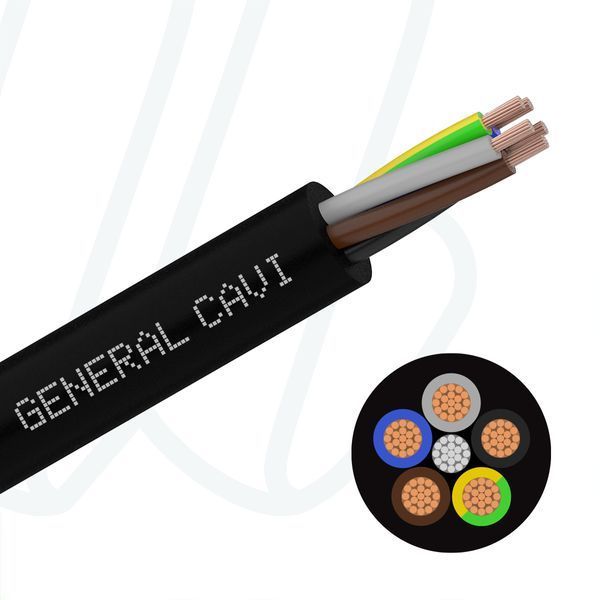

Будова:
- жили — мідь, клас 5
- ізоляція — еластомер EI4
- зовнішня оболонка — CR-гума EM2, чорна
- маркування жил: 1-жильний — чорний; 2 — синій/коричневий; 3G — із жовто-зеленою; 4G/5G — за HAR; багатожильні — чорні з цифрами + жовто-зелена
Основні технічні характеристики:
- Номінальна напруга U0/U = 450/750 В; випробувальна — 2,5 кВ; для фіксованих захищених установок дозволене Um до 1 кВ.
- Робочі температури: типово до +60 °C (випробувано до +90 °C); короткочасно при КЗ — +200 °C (до +250 °C); мін. для монтажу –25 (–40) °C, експлуатації –40 (–50) °C.
- Макс. зусилля на тягу: 15 Н/мм² (динаміка), 50 Н/мм² (фіксовано).
- Мінімальний радіус вигину (за діаметром D): фіксовано — 3D/4D; вільний рух — 4D/5D/6D; спец. випадки: вхід у переносний пристрій та повторне намотування — 6D, відхилення на ролику — 8D.
Стандарти:
- EN 50525-2-21, BS 7919, VDE 0282-4, EN 60332-1-2, EN 60811; CPR: EN 50575 (клас Eca); директиви LVD 2014/35/EU та RoHS 3.
Маркування на кабелі:
GENERAL CAVI – Eca – YYYY – IEMMEQU H07RN-F кількість жил × перетин …
