Кабель типу JE-H(St)H...BD...E30 - це безгалогеновий екранований кабель, що використовують у промисловому, контрольно-вимірювальному та офісному обладнанні, як з'єднувальний кабель для передавання даних. Відповідність негорючого кабелю всім пожежним нормам дає змогу використовувати його на таких об'єктах, як лікарні, школи, офісні будівлі тощо, адже під час пожежі безгалогенний кабель не поширює вогонь, не виділяє шкідливі для здоров'я токсичні гази та має низький рівень димовиділення. Підходить для використання в якості монтажного кабелю в пожежних приміщеннях з високою концентрацією людей або матеріальних цінностей, а також для монтажу протипожежних кабельних систем відповідно до DIN 4102 частина 12. Для стаціонарного монтажу в сухих і вологих приміщеннях.
Розшифровка позначення типу:
- JE - тип: монтажний кабель, для електроніки (слабострумові мережі)
- H - матеріал ізоляції жил: безгалогеновий
- (St) - екранування у вигляді алюмінієвої фольги
- H - матеріал зовнішньої оболонки: безгалогеновий
- 0,8 - для цього типу кабеля вказується не перетин в мм², а діаметр жили в мм
- BD - скрутка жил у пучок
- E30 - кабелі за здатністю до збереження цілісності електричних ланцюгів в умовах стандартного температурного режиму відповідають Ек30 (4.7 ДСТУ 4809)
Застосування:
- комунікаційний кабель для монтажу в приміщеннях
- в приміщеннях з високою концентрацією людей або матеріальних цінностей
- в умовах з особливими вимогами до реакції у випадку пожежі
Переваги:
- Не поширює горіння згідно VDE 0482-266-2-4 / IEC 60332-3-24 (Cat. C)
- Низька щильність диму згідно DIN EN 61034 / IEC 61034
- Безгалогеновий згідно DIN EN 50267 / IEC 60754
- Вогнестійкий згідно VDE 0472-814 / IEC 60331-11 (FE 180)
- Цілісність ланцюга E30
- Температурний діапазон: -5˚C до +50˚C
- Радіус вигину фіксовано: 7,5 x Ø
- Опір ізоляції: 100 МОм х км
- Пікова робоча напруга: 225 В

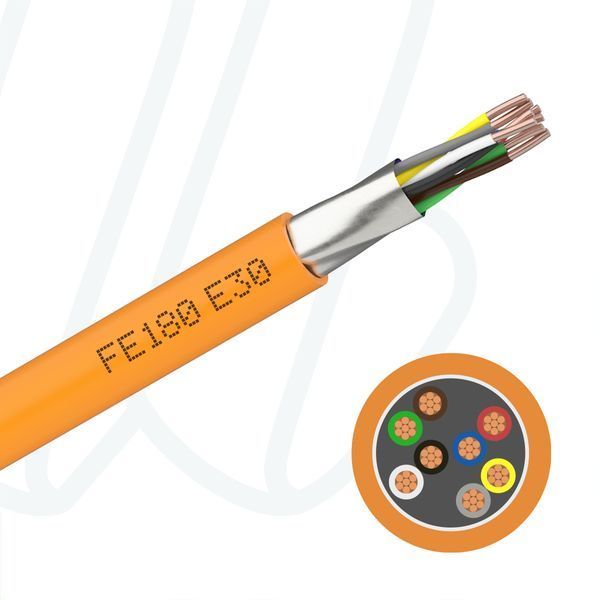

Будова:
- Мідні жили 1-го класу гнучкості (моножила)
- Вказується діаметр жили в мм, а не її перетин (в мм²)
- Ізоляція зі спеціального безгалогенового FRNC матеріалу типу HI1
- Кольорове маркування жил згідно VDE 0815
- Жили скручені попарно
- Екранування з алюмінівої фольги з відвідним мідним оголеним дротом
- Оболонка зі спеціального безгалогенового FRNC матеріалу типу HM2, колір помаранчевий
