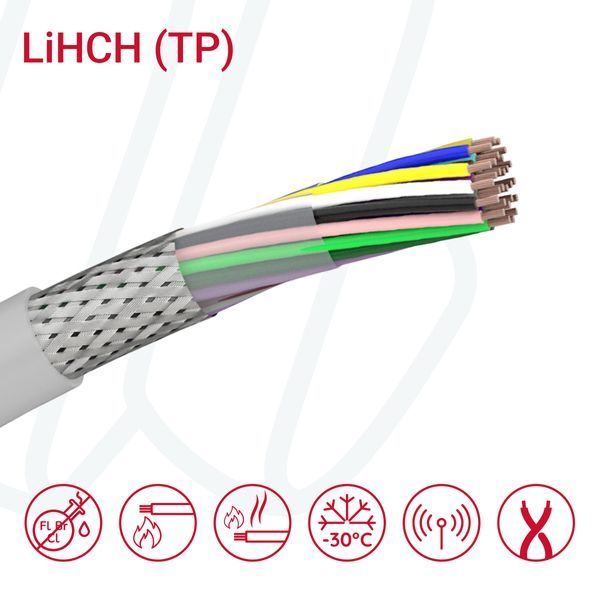

Кабель типу LiHCH — екранований безгалогеновий кабель передачі даних низької частоти для промислових застосувань. Призначений для передавання аналогових/цифрових сигналів у мА-діапазоні між електронними пристроями, у системах керування процесами, комп’ютерних та офісних системах. Відрізняється зниженим димо- та корозійним газовиділенням (FRNC/LSZH) і підвищеною завадозахищеністю завдяки мідній оплітці.
Розшифровка позначення типу:
- Li — гнучкий кабель для електроніки/сигналів
- H — безгалогенова ізоляція (FRNC)
- C — загальний екран: мідне плетіння
- H — безгалогенова зовнішня оболонка (FRNC)
Застосування:
- системи автоматизації та керування процесами
- підключення вимірювальної та обчислювальної техніки
- передавання сигналів у промислових/офісних інсталяціях при фіксованій та помірно рухомій прокладці
Переваги:
- безгалогеновий FRNC-кабель: мінімальне димо- та корозійне газовиділення
- екран у вигляді мідної оплітки (~70 % покриття) — висока EMC-стійкість
- гнучкі провідники (клас 5) — зручно монтувати
Будова:
- провідник — мідь, клас 5 (гнучкий)
- ізоляція жил — FRNC-суміш HI1;
- ідентифікація жил — кольори за DIN 47100
- екран — мідне плетіння, покриття близько 70 %
- зовнішня оболонка — FRNC-суміш HM1
Основні технічні характеристики:
- пікова робоча напруга: 225 В
- максимальна робоча ємність: 120 nF/км
- вогнестійкість: VDE 0482-332-1-2 / IEC 60332-1-2
- відсутність галогенів: DIN EN 50267 / IEC 60754
- температурний діапазон (фіксовано): −30…+70 °C
- мін. радіус вигину: фіксовано 7,5×Ø; при русі 15×Ø
