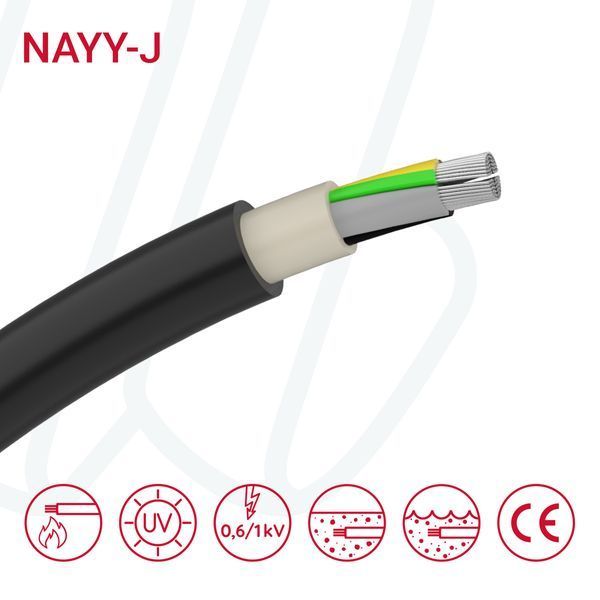

Кабель NAYY-J / NAYY-O — це силовий кабель з алюмінієвими жилами та ПВХ-ізоляцією, призначений для передачі та розподілу електричної енергії в стаціонарних установках на номінальну напругу до 0,6/1 кВ. Він використовується в електростанціях, розподільчих та промислових установках, а також у місцевих мережах. Кабель може прокладатися в ґрунті, кабельних каналах, на відкритому повітрі, у воді, а також усередині приміщень. Зовнішня оболонка стійка до УФ-випромінювання. Кабель NAYY, який пройшов перевірку VDE, має моножилу (перетином до 25 мм²) або 7 дротову жилу (2 клас гнучкості), ізоляцію жили зі ПВХ, пластикове наповнення та зовнішню оболонку також з полівинілхлориду. Версія кабелю -J має захисну жилу жовто-зеленого кольору; цей провідник відсутній у версії -O.
Розшифровка позначення типу:
- N - згідно стандарту VDE 0276-603
- A - алюмінієва жила
- Y - ізоляція жил з полівінілхлоридного пластикату (ПВХ)
- Y - оболонка з полівінілхлоридного пластикату (ПВХ)
Застосування:
- Для фіксованого монтажу в приміщеннях та назовні.
- Для прокладання в землі, воді, на відкритому повітрі, в бетоні, а також у кабельних каналах.
- Використовується в електростанціях, промислових установках та розподільчих пристроях.
- Підходить для місцевих електромереж.
Переваги:
- Не поширює горіння при одиночні прокладці
- Зовнішня оболонка стійка до УФ-випромінювання
- Відповідає директиві RoHS
- Відповідає директиві 2006/95/EG CE («Директива по низькій напрузі»)
- Температурний діапазон: -5˚C до +70˚C
- Максимальна температура на жилі: 70˚C
- Радіус вигину фіксовано: 15 x Ø
- Опір ізоляції: 100 МОм х км
- Робоча напруга: 0,6/1 кВ
- Пікова робоча напруга: 1,2 кВ
- Тестова напруга: 4 кВ

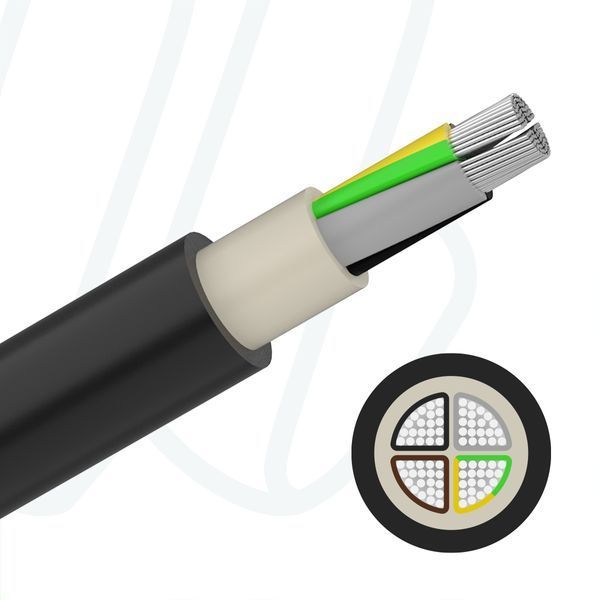

Будова:
- Жила: алюмінієва, однодротова або багатодротова, круглої або секторної форми, 1 або 2 класу
- Ізоляція: з полівінілхлоридного пластикату (ПВХ)
- Маркування жил: відповідно до DIN VDE 0293-308
- Оболонка: з ПВХ пластикату, чорного кольору
