Кабель типу (N)HXCH FE180/E30 plus - це безгалогеновий силовий екранований кабель. Призначений для монтажу в сухих і вологих приміщеннях, також для безпосереднього укладання в бетон, але не для безпосереднього заглиблення в землю і не для використання у воді. Кабель має поліпшені властивості на випадок пожежі і може використовуватися в громадських будівлях з високими вимогами до безпеки. Кабель не містить галогенів, має низьку щільність диму і є вогнестійким відповідно до VDE 0472 частина 814 / IEC 60331-11 протягом 180 хвилин. Крім того, кабель пройшов 30-хвилинний тест на цілісність ланцюга згідно з DIN 4102, частина 12 (E30) для всіх так званих стандартних систем монтажу (сходи, лоток і стеля) і підходить для монтажу в системах пожежної сигналізації, блискавкозахисту та інших систем аварійного електропостачання згідно з VDE 0108. Спеціальний сертифікат про випробування електричного кола про цілісність контуру видається Інститутом випробувань будівельних матеріалів. Для розрахунку електричних систем з цілісним контуром слід враховувати, що електричний опір мідних провідників при 800°C приблизно в чотири рази вищий, ніж при 20°C і пропускна здатність по струму відповідно зменшується.
Розшифровка позначення типу:
- (N) - на основе стандарта VDE 0266
- HX - матеріал ізоляції жил: безгалогеновий
- C - екранування у вигляді обплетення з мідної проволоки
- H - матеріал зовнішньої оболонки: безгалогеновий
- FE180 - вогнестійкий відповідно до VDE 0472 частина 814 / IEC 60331-11 протягом 180 хвилин
- E30 - кабелі за здатністю до збереження цілісності електричних ланцюгів в умовах стандартного температурного режиму згідно DIN 4102, частина 12
Застосування:
- Для монтажу в сухих і вологих приміщеннях.
- Для безпосереднього укладання в бетон, але не для безпосереднього заглиблення в землю і не для використання у воді.
- В приміщеннях з високою концентрацією людей або матеріальних цінностей
- В умовах з особливими вимогами до реакції у випадку пожежі
- Для монтажу в системах пожежної сигналізації, блискавкозахисту та інших систем аварійного електропостачання
Переваги:
- Не поширює горіння згідно VDE 0482-266-2-4 / IEC 60332-3-24 (Cat. C)
- Низька щильність диму згідно DIN EN 61034 / IEC 61034
- Безгалогеновий згідно DIN EN 50267 / IEC 60754
- Вогнестійкий згідно VDE 0472-814 / IEC 60331-11 (FE 180)
- Цілісність ланцюга E30
- Температурний діапазон: -5˚C до +70˚C
- Максимальна температура на жилі: 90˚C
- Радіус вигину фіксовано: 12 x Ø
- Опір ізоляції: 100 МОм х км
- Робоча напруга: 0,6/1 кВ
- Пікова робоча напруга: 1,2 кВ
- Тестован напруга: 4 кВ

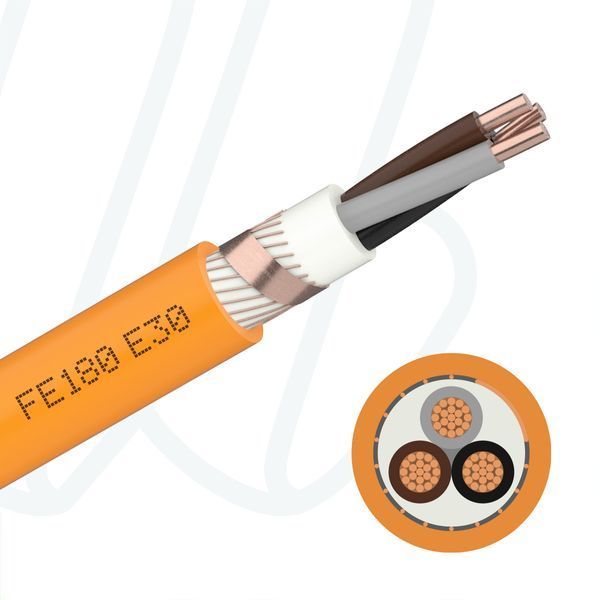

Будова:
- Мідні жили 1-го класу гнучкості (моножила), від 25 мм² - 2 клас гнучкості
- Ізоляція зі спеціального безгалогенового FRNC матеріалу типу HI1
- Кольорове маркування жил згідно VDE 0815; більше 5 жил - цифрове маркування жил
- Мідний концентричний провідник з дротів та фольги
- Оболонка зі спеціального безгалогенового FRNC матеріалу типу HM1, помаранчевого кольору
