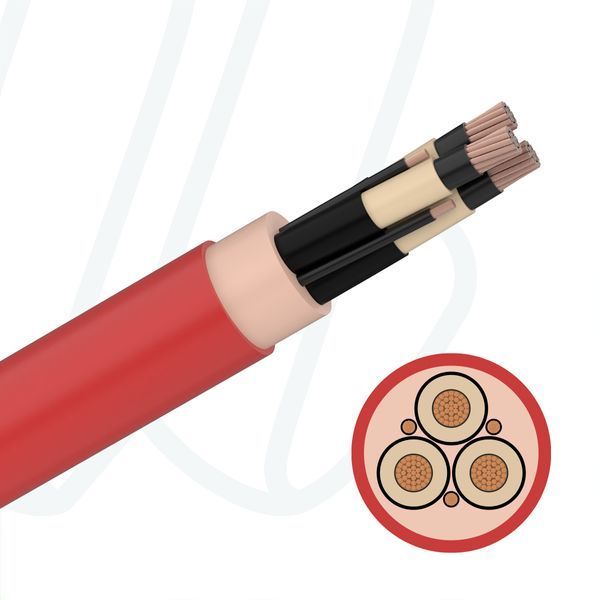

Кабель (N)TSCGEWOEU [SB] 3X95+3X50/3 6/10 кВ SUPREMINE червоний

Кабель типу SUPREMINE (N)TSCGEWÖU (SB) 6/10 кВ - це кабель середньої напруги для гірничої промисловості, що використовується у відкритих і підземних шахтах, або як кабель для стаціонарних ліній розподілу електроенергії в шахтах і поряд з підйомно-транспортним обладнанням.

Розшифровка позначення типу:

• (N) - будова кабелю відповідно до стандарту DIN VDE 0250-813
• TS..WÖU - кабель з подвійною гумовою оболонкою
• СGE - струмопровідна неметалева оболонка поверх ізоляційних оболонок жил
• 3X - три фазових жили
• +3X.../3 - Захисний провідник (заземлення), рівномірно розподілений на три частини

Застосування:

• для використання назовні під прямим сонячним промінням
• у конвеєрних системах та підйомно-транспортному обладнанні
• для стаціонарних ліній розподілу електроенергії в шахтах
• у відкритих і підземних шахтах
• номінальна напруга 6/10 кВ
• тестова напруга 17 кВ (АС), 42,5 кВ (DC)

Переваги:

• Кабель має надміцну внутрішню та зовнішню оболонку
• Стійкий до мастил відповідно до EN 60811-404
• Стійкий до впливу озону
• Максимальна температура на жилі +90˚C
• Максимальна температура на жилі при короткому замиканні +250˚C
• Дозволена зовнішня температура фіксовано: -40˚C до +80˚C
• Дозволена зовнішня температура рухомо: -25˚C до +80˚C
• Радіус вигину фіксовано: 6 x Ø
• Радіус вигину рухомо: 15 x Ø
• Не розповсюджує вогонь відповідно до VDE 0482-332-1-2 / 1EC 60332-1-2

Будова:

• Жили з найтонших мідних луджених дротів, 5-го класу гнучкості
• Напівпровідниковий шар над фазовими жилами та жилами заземлення
• Ізоляція фазових жил з гуми типу 3GI3 (згідно DIN VDE 0207-20), жили заземлення не ізольовані
• Напівпровідниковий шар над ізоляцією фазових жил
• Усі фазові жили прокладені в контакті одна з одною та між ними прокладені жили заземлення
• Зовнішня оболонка надміцна з гуми типу 5GM5 (згідно DIN VDE 0207-21), колір червоний
