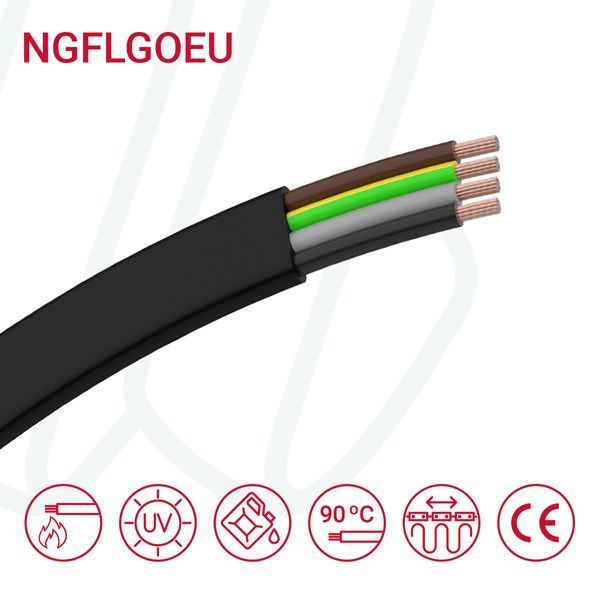

FABER NGFLGOEU 0,6/1 кВ (90 °C) — плоский високогнучкий гумовий кабель для підключення рухомих частин верстатів, конвеєрних установок та великогабаритного обладнання. Конструкція кабелю розрахована на вигин лише в одній площині, що робить його оптимальним для фестунних систем і підвісних кабельних візків. Підходить для використання в сухих, вологих і мокрих приміщеннях, а також на відкритому повітрі.
Розшифровка позначення типу
- N — кабель згідно стандарту DIN/VDE
- G — ізоляція жил виконана з еластомеру (гумова)
- FL — flat / flat-cable — тобто плаский кабель.
- G — зовнішня оболонка (оболонка) теж з еластомеру (гумова).
- O / OE — символ, що вказує на підвищену стійкість до мастил / масел
- U — кабель з зовнішньою оболонкою, яка не поширює горіння (non-flammable or flame-retardant sheath)
Застосування
- фестунні системи, кабельні візки, підвісні кабельні траси
- рухомі частини верстатів та конвеєрних ліній
- пересувне промислове обладнання та великомасштабні установки
- застосування в сухих, вологих і мокрих приміщеннях
- монтаж на відкритому повітрі за наявності механічних навантажень та вигинів в одній площині
Переваги
- плоска конструкція — кабель не перекручується, рухається стабільно в одній площині
- жили класу 6 гнучкості — розраховані на багаторазові цикли вигину
- стійкість до мастил, озону, УФ-випромінювання — придатний для промислових та зовнішніх умов
- висока механічна міцність — стійкість до стирання, ударів та розтягування (до 30 Н/мм²)
- вогнестійкість згідно VDE 0482-332-1-2 / IEC 60332-1-2
- робоча швидкість у фестонах — до 180 м/хв
Будова
- Провідник: мідь, багатодротова, 6-й клас гнучкості згідно IEC 60228
- Ізоляція жил: гума (EPR) типу 3GI3
- Розташування жил: паралельно у плоскій конструкції; для великих кількостей жил — паралельні пучки
- Зовнішня оболонка: гума (EPR) 3GI3, чорного кольору
- Маркування жил: кольорове згідно VDE 0293 (HD 308); понад 5 жил — цифрове маркування з жовто-зеленою жилою
Основні технічні характеристики
- номінальна напруга U0/U: 0,6/1 кВ
- тестова напруга: 3,5 кВ
- макс. температура на жилі в роботі: +90 °C
- температурний діапазон оболонки:
- фіксовано: від −50 до +90 °C
- рухомо: від −35 до +90 °C
- мінімальний радіус вигину (фіксовано / рухомо): 5×Ø
- максимальна міцність на розрив провідника: до 30 Н/мм²
- робоча швидкість у фестунних системах: до 180 м/хв
- вогнестійкість: VDE 0482-332-1-2 / IEC 60332-1-2
- стійкість до УФ, озону, мастил
