VOKA-LAN XLAN 350 Outdoor F/UTP 4PR AWG 24/1 PE Fca — зовнішній екранований кабель зв’язку категорії 6 (краще за клас E до 250 МГц) із розширеними характеристиками до 350 МГц. Призначений для роботи на відкритому повітрі та при прямому укладанні в ґрунт. Зовнішня оболонка — PE, чорний RAL 9005, стійка до УФ. Клас реакції на вогонь за CPR — Fca.
Застосування:
- первинна (кампусна), вторинна (riser) і третинна (горизонтальна) розводка на відкритому повітрі та в ґрунті
- мережі Ethernet: 10Base-T, 100Base-TX, 1000Base-T; ISDN, FDDI, ATM
- зовнішні лінії зв’язку, відеоспостереження, міжбудинкові з’єднання
Переваги:
- UV-стійка PE-оболонка (чорний RAL 9005) для довготривалої експлуатації назовні
- можливість прямого укладання в ґрунт; мале водопоглинання
- загальний фольговий екран — стабільний імпеданс 100 Ω і краща завадозахищеність
- оптимізовані затримки: NVP ≈ 0,74 c, delay ≤ 480 нс/100 м, skew < 25 нс/100 м

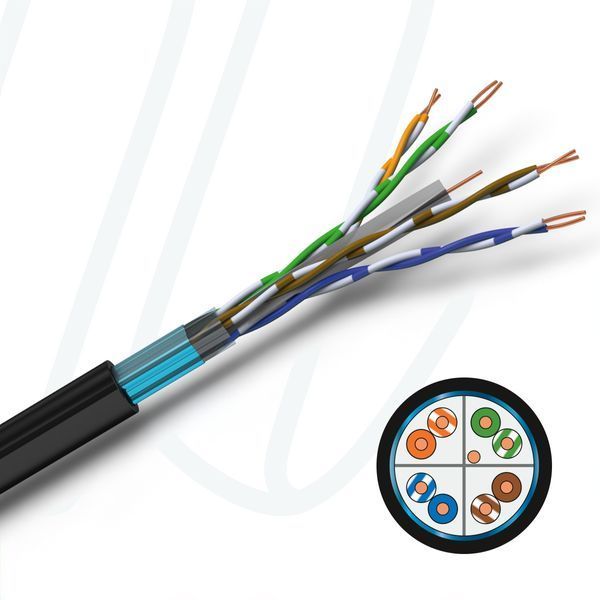

Будова:
- провідник — мідь, суцільний AWG 24/1
- ізоляція жил — SFS-PE (skin-foam-skin)
- пари — 4 скручені (wh-bu/bu, wh-or/or, wh-gn/gn, wh-bn/bn)
- екран — пластик-ламінована Al-фольга (загальний)
- зовнішня оболонка — PE, чорний RAL 9005
Основні технічні характеристики:
- категорія/клас: Cat.6 (краще за клас E до 250 МГц); характеристики наведені до 350 МГц
- імпеданс: 100 Ω ± 5 Ω; ємність: ~45 nF/км
- петльовий опір ≤ 170 Ω/км; опір ізоляції ≥ 5 ГОм·км (+20 °C)
- випробувальна/номінальна напруга: 700 В AC / 125 В
- Ø кабелю ≈ 7,6 мм; маса ≈ 56 кг/км; Cu-індекс ≈ 19 кг/км
- температури: монтаж −15…+50 °C; експлуатація до +70 °C
- мін. радіус вигину: встановлений 5×D; при переміщенні 10×D; макс. тяга 100 Н
- CPR: Fca; дим/корозійність: EN 61034, IEC 60754-2; стандарти: EN 50288-5-1, ISO/IEC 11801, IEC 61156-5, EN 50173, TIA/EIA-568-B.2-10
