Автономний привід VLT Drive Motor FCP 106
Технічні характеристики:
- Напруга в мережі живлення: 3 × 380–480 В (±10 %).
- Частота: 50 / 60 Гц.
- Потужність двигуна: від 0,55 до 7,5 кВт.
- Захист корпусу: IP66 / Type 4X (для зовнішнього монтажу).
- Обмеження гармонік: Вбудований DC-дросель, який зменшує THDi до < 46 %.
- Перевантажувальна здатність: Підтримує високий пусковий момент, має запас по навантаженню.
- Протоколи зв’язку: Вбудований FC Protocol, Modbus, BACnet; опційно Profibus.
- Функції енергозбереження: Sleep mode (сплячий режим) для зниження споживання, якщо двигун не працює повним навантаженням.
- Особливі функції для застосувань: Захист зворотного клапана (для насосів), алгоритми плавного запуску, моніторинг резонансів, функції вентилятора/конвеєра.
Сфери застосування:
-
Насоси — як магістральні, так і циркуляційні, де потрібне регулювання потоку/тиску, а стартова перевантажувальна здатність і енергозбереження мають значення.
-
Вентилятори / повітрообробні системи — системи вентиляції, кондиціонування, повітряних завіс, де важливі точне керування швидкістю, пом’якшення шуму, захист в екстремальних умовах (волога, пил).
-
Конвеєри та інші технологічні лінії із змінною швидкістю — де потрібно регулювати швидкість залежно від обставин, навантаження, умов виробництва.
-
Системи, які встановлені на відкритому повітрі або в агресивному середовищі — наприклад, біля виробничих ділянок з підвищеною вологою, пилом, корозією, або обробка харчових чи хімічних матеріалів.
Опис

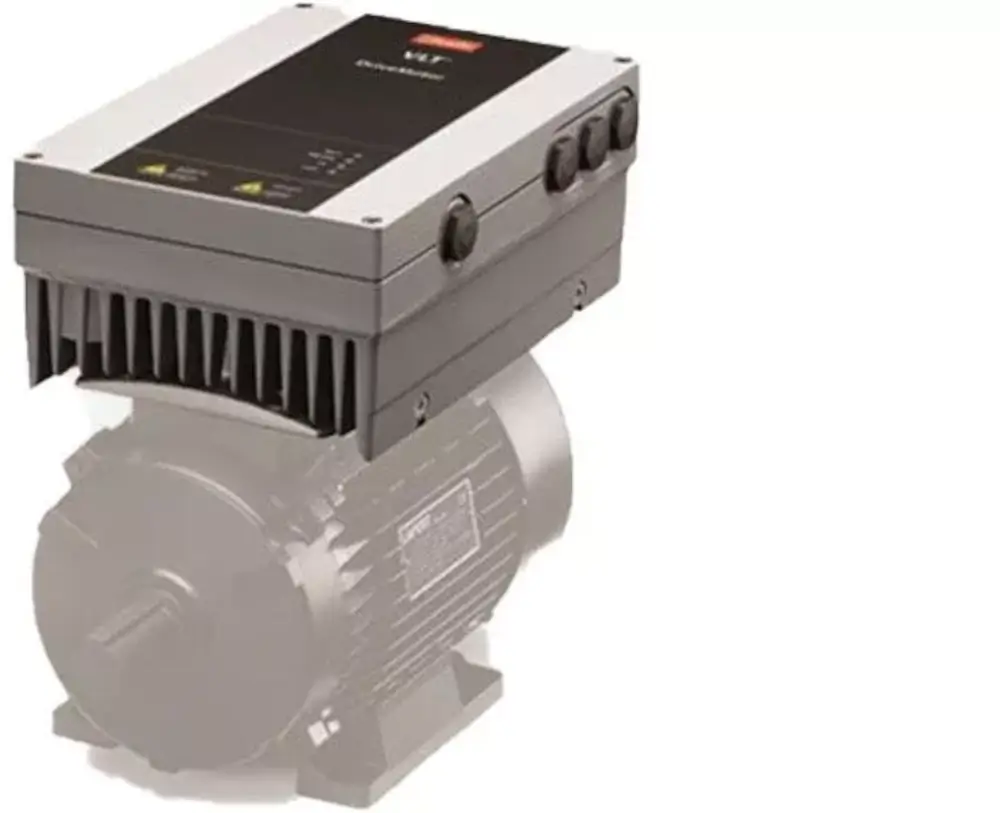

VLT Drive Motor FCP 106 — це автономний частотний привід (інвертор), який можна встановити безпосередньо на електродвигун або поруч із ним.Він призначений для роботи з індукційними двигунами або двигунами з постійними магнітами (PM). Децентралізована концепція дозволяє виключити потребу в довгих силових кабелях і окремих шафах управління, зменшуючи витрати на монтаж.
Монтаж і установка:
-
Привід може бути змонтований безпосередньо на вал двигуна за допомогою спеціальної адаптерної пластини або встановлений на стіну поблизу двигуна.
-
Вбудована система охолодження пристрою дозволяє працювати в умовах нежиттєздатного середовища (волога, пил, агресивні середовища) без потреби в зовнішньому корпусі або шафі.
-
Межа кількості включень живлення — до 2 разів на хвилину.
Переваги:
-
Гнучкість в виборі двигуна — можна використати існуючий двигун IM чи PM, прикріпити перетворювач без необхідності купувати спеціальний двигун з вбудованим приводом. Це знижує витрати, особливо якщо вже є двигуни або потреба змінювати конфігурацію.
-
Компактність монтування, скорочення кабельних трас — привід можна монтувати близько до двигуна або навіть безпосередньо на ньому, скорочується необхідність у шафах керування, довгих силових кабелях, що теж зменшує втрати, знижує вартість інсталяції.
-
Надійність в складних умовах — захист IP66/Type 4X, захист плат, висока вологість, забрудненість, корозійна атмосфера не є проблемою.
-
Енергозбереження — і через зменшення гармонік, і через функції типу “сплячий режим”, і через оптимальне керування двигуном (особливо для PM двигунів).
-
Добра перевантажувальна здатність — можливість давати великий момент при пуску чи в пікових ситуаціях, що дозволяє застосовувати для важких стартів.
-
Проста інтеграція та управління — завдяки вбудованим контролерам логіки (Smart Logic Controller), стандартним протоколам, модулю пам’яті для копіювання налаштувань тощо.
Обмеження/ на що варто звернути увагу:
-
Максимальна потужність лише до ~7,5 кВт — не підходить для великих приводів, котрі потребують десятків або сотень кіловат.
-
Напруга обмежена до діапазону 380-480 В трифазно — якщо у вас інші умови живлення, можуть знадобитися трансформатори або інше обладнання.
-
Обмеження по температурному діапазону / середовищу навіть при IP66 — потрібно перевірити, чи немає дуже екстремальних умов, високих температур або великого пилу/абразиву.
