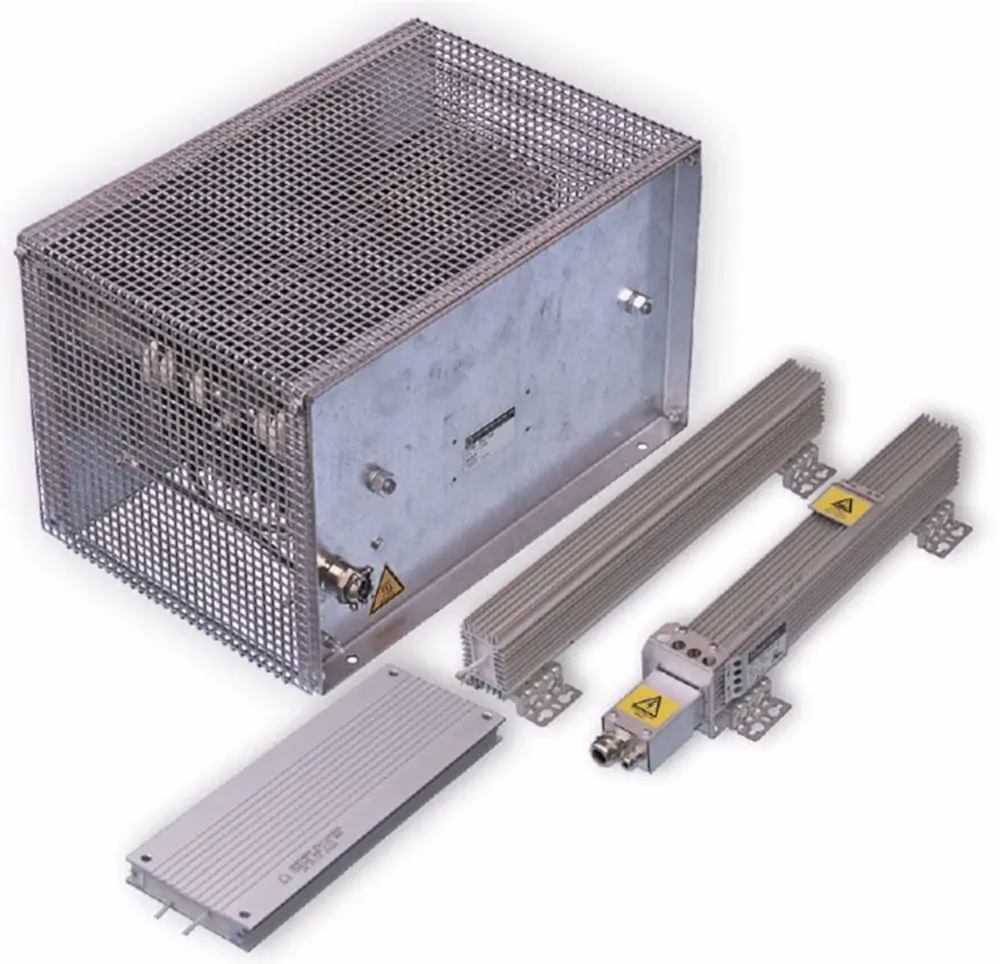

Гальмівний резистор MCE 101
Технічні характеристики:
- Робоча напруга навколишнього середовища: −40 +70 °C.
- Температура корпусу при роботі: до ~ 300 °C.
- Допустима вольгість ( без конденсації): 5 – 85 %.
- Клас захисту IP: Наприклад, IP 54 для деяких варіантів.
- Стійкість опору (мінімум): ~ 1,1 Ω.
- Максимальний опір: до ~ 850 Ω.
- Потужність: 0,37 кВт (при R = 1200 Ω).
Сфери застосування:
-
Промислові приводи — для керування електродвигунами в конвеєрних лініях, насосах, вентиляторах, мішалках, компресорах.
-
Підйомно-транспортне обладнання — крани, лебідки, ліфти, ескалатори, транспортери.
-
Системи з великим інерційним навантаженням — центрифуги, обертові барабани, механізми з різким гальмуванням.
-
Транспортні застосування — у тягових системах, де необхідне ефективне розсіювання енергії гальмування.
-
Тестові стенди та випробувальні установки — для моделювання навантажень і безпечного відведення енергії.
-
HVAC-системи — у вентиляційних установках і компресорних станціях для контролю швидкості двигунів.
Опис
MCE 101 — це серія гальмівних резисторів, які застосовуються в системах з частотними перетворювачами (інверторами) для розсіювання зайвої енергії при гальмуванні (тобто коли потрібно швидко зменшити обертання двигуна). Вони використовуються для того, щоб не допустити підвищення напруги в ланцюзі постійного струму (DC-link) інвертора, коли двигун переходить в режим генератора під час гальмування. Резистор має вбудований температурний вимикач (galvanic isolated temperature switch), який при перегріві розмикає ланцюг і захищає резистор від пошкоджень.
Обмеження/на що варто звернути увагу:
-
При виборі резистора треба дуже ретельно розрахувати необхідний опір і потужність, виходячи з інерції навантаження, гальмівних профілів і параметрів інвертора.
-
Якщо підібрати занадто малий опір або недостатню потужність, резистор може перегріватись або не справлятись із відведенням енергії.
-
Температурний вимикач не є первинним захистом — він виконує допоміжну роль, і треба проектувати систему так, щоб при аваріях або надмірному навантаженні система захищала себе іншим чином.
-
Монтаж і умови охолодження важливі — резистор має виділяти тепло, тому треба забезпечити вентиляцію чи інші засоби охолодження залежно від обраного типу корпусу.
Переваги:
-
Надійний спосіб захистити інвертор від перенапруг через гальмування.
-
Варіативність моделей дає змогу підібрати відповідний резистор під конкретні умови (наприклад, різний опір, потужність, клас захисту).
-
Температурний вимикач дозволяє автоматично захищати резистор від перегріву.
