Пристрій АВР NXZM
Технічні характеристики:
- Стандарти та умови експлуатації:
- Відповідають стандартам IEC 60947-1 і IEC 60947-6-1.
- Розраховані на діапазон температур +5 °C до +40 °C, з можливістю адаптації до –25 +70 °C.
- Робота на висоті до 2000 м; вищі — з корекцією.
- Категорія утилізації (ползування): AC-33B. EMC-стійкість: різні режими випробувань від IEC 61000-4-2 до IEC 61000-4-6, рівень до 3; радіаційне випромінювання — CISPR11 B-grade.
2. Конструкція та управління:
- Побудовані на базі автоматичних вимикачів серії NXM, що забезпечує захист від перевантаження та коротких замикань.
- Керування через стандартний або мікропроцесорний контролер (тип A — стандартний, C — мікропроцесорний); можливий інтерфейс RS-485 для моделей з Modbus.
3. Електричні параметри:
-
Типорозміри (номінальні струми): 63, 125, 160, 250, 400, 630, 800 А.
-
Приклади параметрів для NXZM-125S/3B 63 A:
-
Icm/Icn (накопичувальна/номінальна здатність відключення КЗ): 52,5 кА / 25 кА.
-
Механічна зносостійкість: 10 000 циклів.
-
Електрична зносостійкість: 4 000 циклів.
-
Час перемикання: 2,8 с.
-
Напруга керування: 230/240 В, діапазон 85–110 %.
-
-
Приклад для NXZM-800S/3B:
-
Номінальний струм: 800 А.
-
Отключаюча здатність: 50 кА (стандарт), до 165 кА в посиленому виконанні.
-
Габарити: 663×344×228 мм.
-
Імпульсна напруга витримки: 12 кВ.
-
Напруга ізоляції: 1000 В.
-
Механічна зносостійкість: 4000 циклів.
-
Електрична: 1000 циклів.
-
Частота: 50 Гц.
-
Ступінь захисту: IP30.
-
Сфери застосування:
-
Інфраструктурі та цивільному будівництві (багатоповерхові будинки, житлові квартали, ГРЩ).
-
Легкій та середній промисловості, складських приміщеннях.
-
Комерційних та адміністративних об’єктах, де потрібно надійне резервування живлення.
-
Обладнаннях із дизель-генератором як резервного джерела живлення: автоматика запуску/зупинки генератора, перемикання в разі відключення мережі .
-
Електричних мережах із суворими температурними або екологічними умовами — пристрій стійкий до екстремальних факторів.
Опис
NXZM — це серія автоматичних пристроїв введення резерву (ATS/АВР) від CHINT (серії NXZ, NXZ(H)M). Вони застосовуються в мережах трифазного змінного струму 50/60 Гц, з номінальною напругою до 400/415 В і значенням номінального струму до 800 А. Функціонально, ці АВР забезпечують безперебійне живлення шляхом швидкого автоматичного перемикання навантаження з основного на резервний джерело електроенергії при його відключенні або погіршенні параметрів.
Переваги:
Готове модульне рішення: моноблок легко інтегрується в існуючі електрощити без необхідності зборки з окремих компонентів .
Компактні габарити: дозволяють економити простір і швидко встановлювати пристрій.
Швидке й надійне перемикання між джерелами живлення — ключовий елемент безперебійного електроживлення .
Захист від перенавантаження, короткого замикання та перенапруги — захищає вашу мережу та обладнання .
Настройки параметрів: можливість налаштування часу перемикання, порогу спрацьовування при під/перенапрузі, пріоритету введення .
Інтуїтивне управління: знімна панель із дисплеєм та індикацією стану, можливість винесення на дверцята шафи, механічне блокування ручки.
Додатковий функціонал: керування генератором (автозапуск/зупинка), режими роботи “мережа–мережа” або “мережа–генератор”, відсутність самоповернення або зворотне перемикання на розсуд керування .
Надійність і якість: заводська збірка з 100 % контролем, здатна працювати в складних умовах (температура, вологість, корозія) .
Відповідність стандартам IEC/EN 60947-6-1, ГОСТ Р 50030.6.1 — гарантія безпеки та якості.

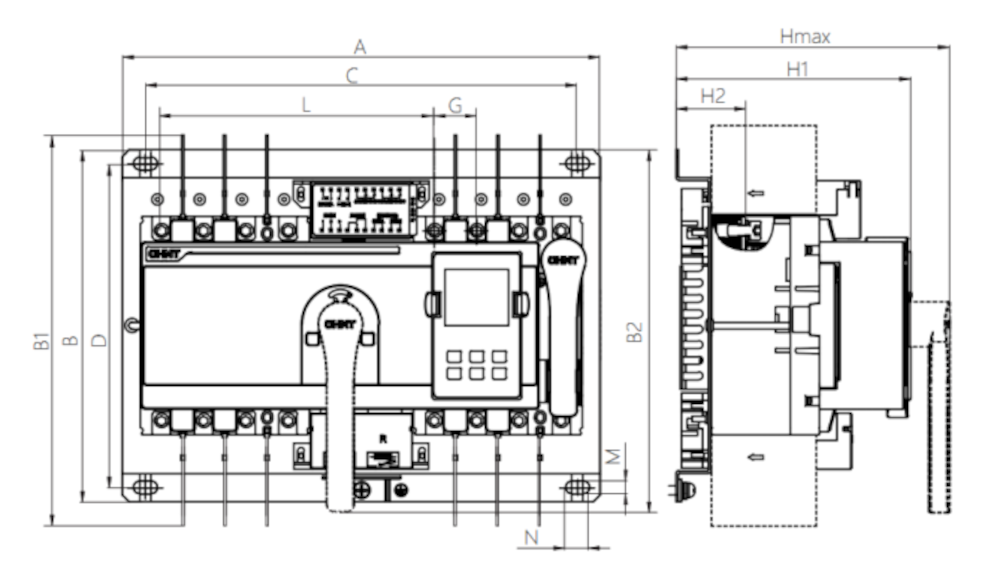

Габаритні та монтажні розміри
Розміри модуля контролера та дверцят шафи
