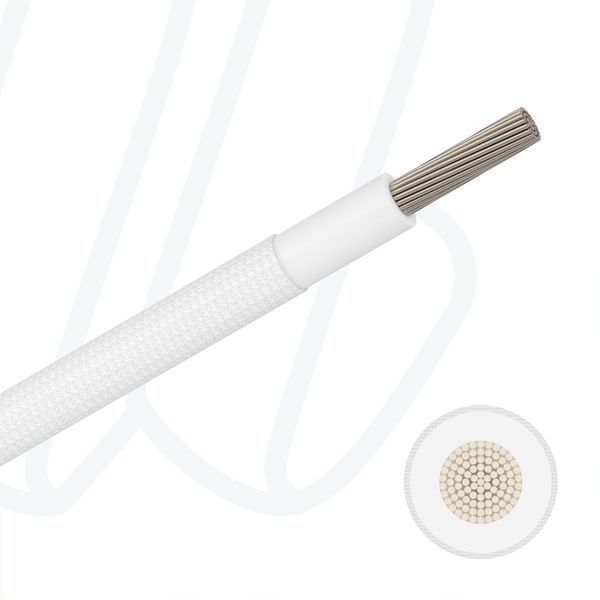

Кабель типу H05SJ-K — теплостійкий монтажний провід із силіконовою ізоляцією та зовнішнім скловолоконним плетінням. Призначений для внутрішньої проводки світильників, нагрівального обладнання, електроприладів, а також для монтажу у шафах керування та розподільчих щитах. Номінальна напруга — 300/500 В; вогнестійкий за IEC 60332-1-2.
Розшифровка позначення типу:
- H — гармонізований тип (HAR)
- 05 — U0/U = 300/500 В
- S — ізоляція з силіконової гуми EI2
- J — зовнішнє скловолоконне плетіння (glass braid)
- -K — гнучкий провідник (клас 5)
Застосування:
- внутрішня проводка світильників та нагрівального обладнання
- електроприлади, перемикачі, розподільчі щити та шафи керування
- робота за підвищених температур довкілля (> +55 °C)
Переваги:
- скловолоконне плетіння — додатковий теплозахист і стійкість до стирання
- гнучкий луджений мідний провідник (клас 5) — зручний монтаж
- вогнестійкість: VDE 0482-332-1-2 / IEC 60332-1-2
Будова:
- провідник — мідь луджена, клас 5
- ізоляція — силікон EI2
- покрив — скловолоконне плетіння (braided glass fibres)
Основні технічні характеристики:
- U0/U: 300/500 В; випробувальна напруга: 2 кВ
- макс. температура провідника: +90 °C
- допустима температура оболонки (фіксовано): −60…+180 °C
- мін. радіус вигину (фіксовано): 6×Ø; одноразовий вигин: 3×Ø
- стандарт: DIN EN 50525-2-41 (VDE 0285-525-2-41)
Типоряди (приклади):
- 0,5 мм² — Rl 40,1 Ω/км; Ø ≈ 2,5 мм; Ibl 9 A
- 0,75 мм² — Rl 26,7 Ω/км; Ø ≈ 2,7 мм; Ibl 12 A
- 1,0 мм² — Rl 20 Ω/км; Ø ≈ 2,9 мм
- 1,5 мм² — Rl 13,7 Ω/км; Ø ≈ 3,5 мм; Ibl 24 A
- 2,5 мм² — Rl 8,21 Ω/км; Ø ≈ 4,2 мм; Ibl 32 A
- 4 мм² — Rl 5,09 Ω/км; Ø ≈ 4,7 мм; Ibl 40 A
